تست جریان گردابی ET

تست جریان گردابی (Eddy Current Testing) نوعی بازرسی غیر مخرب است که برای کنترل کیفیت قطعات رسانا به کار می رود و یک روش الکترومغناطیسی است. تست جریان گردابی از لحاظ دقت و سرعت عمل، روش بسیار مناسبی در بررسی های غیر مخرب برای مواد رساناست و برای آشکار سازی عیوب و ناهمگنی های سطحی و زیر سطحی به کار می رود. یکی از مزایای تست جریان گردابی این است که وجود لایه های نازک رنگ، روغن و چربی روی سطح قطعه مزاحمت چندان زیادی را ایجاد نمی کند.

در تست جریان گردابی رسانایی الکتریکی ماده به عنوان متغییر اصلی است. هر فلز یا آلیاژ، رسانایی خاص خود را دارد. این رسانایی در اثر عوامل متعددی تغییر می کند. این عوامل می تواند تغییر در آنالیز شیمیایی، تغییر شبکه کریستالی و ریزساختار، تغییر دما، وجود ناهمگنی مثل ترک و یا شکاف و تغییر ابعاد باشد.

اساس کار در تست جریان گردابی عبور دادن جریان متناوب از یک سیم پیچ و ایجاد یک میدان مغناطیسی متغیر اولیه در اطراف آن و القای میدان مغناطیسی مخالف در قطعه مورد نظر و بررسی تاثیر متقابل آن ها با یکدیگر با استفاده از یک آشکار ساز است. به این منظور سیم پیچی را که جریان متناوبی از آن می گذرد کاملا به سطح قطعه نزدیک می شود، بدون این که سیم پیچ با قطعه تماس مستقیم و یا غیر مستقیم پیدا کند.

به این ترتیب میدان مغناطیسی متناوبی که در اطراف سیم پیچ تشکیل می شود سبب القای جریان ثانویه متناوبی موسوم به جریان گردابی در قطعه می شود. این جریان گردابی القا شده به صورت دایره ای شکل و موازی سطح قطعه و با همان فرکانس جریان متناوب اولیه به نوبه خود میدان مغناطیسی دیگری به نام میدان مغناطیسی ثانویه با جهت مخالف میدان اولیه سیم پیچ ایجاد می کند. تداخل میدان مغناطیسی ثانویه با میدان اولیه سبب ایجاد اختلال و تضعیف میدان اولیه و نتیجتا تغییر و انحراف آن می شود.

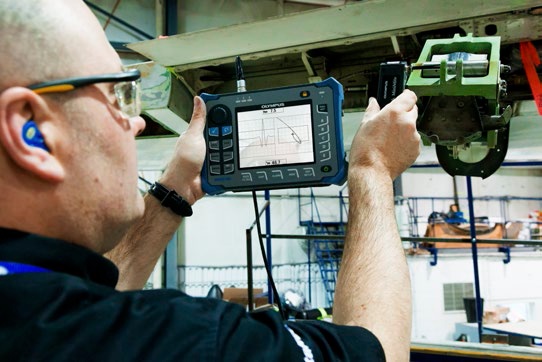

ما وجود هر گونه ناپیوستگی یا ناهمگنی سطحی یا زیر سطحی (مانند ترک، جدایش، حفره و خوردگی) سبب اختلال و تغییر در مسیر جریان های گردابی و در نتیجه میدان مغناطیسی حاصل از این جریان های گردابی القا شده می شود. این تغییر تاثیر متقابلی بر مقاومت ظاهری سیم پیچ می گذارد. تغییر مقاومت ظاهری سیم پیچ ناشی از عیب یا ناهمگنی را می توان پس از تقویت با مدارهای الکترونیکی با استفاده از تجهیزات مناسبی آشکار ساخت. تجهیزات تست جریان گردابی از لحاظ نوع ارائه و نمایش نتایج اندازه گیری به شکل های مختلف آنالوگ و دیجیتالی وجود دارد. تجهیزات آنالوگ ساده ترین دستگاه های قابل دستیابی در تست جریان گردابیمی باشند. اغلب این دستگاه ها شامل یک منبع جریان متناوب، یک سیم پیچ و یک ولت سنج برای اندازه گیری تغییر ولتاژ بین دو سر سیم پیچ و یا یک آمپر سنج برای اندازه گیری تغییر جریان به جای تغییر ولتاژ هستند. آن ها برای شناسایی ترک، بازرسی خوردگی و آزمایش رسانایی الکتریکی به کار می روند.
